Gravēšanas maršrutēšanas instrumentu celiņu izveide un rediģēšana

Piemēram, gravējot datu plāksnītes vai frēzējot burtu veidni, ir nepieciešams, lai jūsu ražošana tiktu veikta bez kļūdām un izvairītos no papildu dārgām materiālu izmaksām. Saglabājiet kontroli pār nevainojamu izvadi, izmantojot EasySIGN maršrutēšanas un gravēšanas funkcijas. Uzticamu ražošanas rīku izvēle, kas atrodas EasySIGN Premium licence, ir apkopoti šajā padoms un triks.

Svins

Frēzējot darbu, frēzēšanas instrumentam ir jāsasniedz materiāla ātrums un dziļums, lai iegūtu vienmērīgu frēzēšanas rezultātu. Pievienojot a Svins novērš iespiedumus jūsu maršrutētā dizaina sākumā vai stūros. Instruments uzņemsies vadību, lai sasniegtu optimālos ražošanas apstākļus pirms ierašanās objektā. Jūs varat iestatīt Svins īpašumi sadaļā Instrumenta ceļa opcijas izvēlne.

Urbt caurumus


Pievienojiet urbumu, izmantojot pogu Urbt caurumu EasySIGN rīklodziņā, kas atrodas EasySIGN darblapas kreisajā pusē. Mainiet urbuma dziļumu vai izmēru Instrumenta ceļa opcijas izvēlne.

Pagriezt instrumenta ceļa virzienu

Sakārtot > Rotācijas virziens > Apgrieztais griešanās virziens
Izlemiet, kāds ir optimālais instrumenta griešanās virziens un vajadzības gadījumā mainiet to, mainot instrumenta ceļa sākuma un beigu punktu. Izmantojot šo funkciju, varat izvēlēties starp parasto frēzēšanu un leju frēzēšanu.

Konvertēt instrumentu celiņus

Rediģēt > Konvertēt uz > Rīkceļš uz līknēm
Instrumentu celiņu pārvēršana līknēs, lai eksportētu failu, lai apstrādātu maršrutēšanas failu citā ražošanas programmatūrā, piemēram, maršrutētāja CNC programmatūrā.

Iestatiet sākuma punktu

Pēc darbarīka trajektorijas pārvēršanas līknēs varat mainīt un iestatīt instrumenta ceļa sākuma punktu ar Mezglu rediģēšana rīks.

Tilti

Tilti ir noderīgs līdzeklis, lai izvairītos no materiāla pārvietošanās, kad objekts tiek novirzīts. Tiltus var pievienot tieši rīku ceļa izvēlnē

vai ar Mezglu rediģēšana pēc tam, kad darba celiņš ir pārvērsts līknēs.

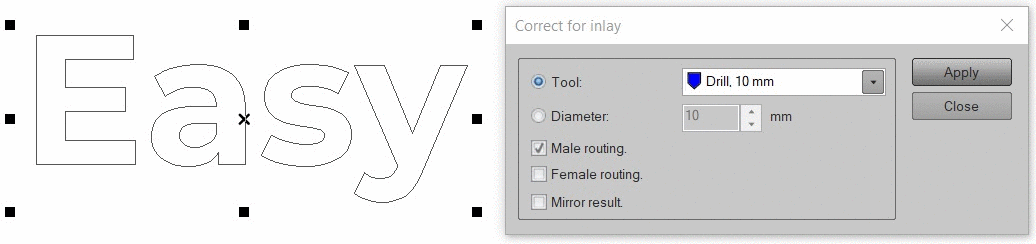

Optimizēt inkrustācijai

Rediģēt > Optimizēt ielaidumam...
Šī ir multivides taupīšanas funkcija, kas novērš gravēšanas vai maršrutēšanas materiālu zudumu nepareizas instrumenta izvēles dēļ. Izvēlieties ražošanas objektu un atveriet Optimizēt ieklāšanai... izvēlne. Izvēlieties rīku no rīku bibliotēkas un priekšskatiet, vai rīks ir piemērots jūsu dizaina izveidei. Ja instrumenta diametrs ir pārāk liels, priekšskatījums ekrānā parādīs nepareizu rezultātu.

Varat iestatīt rīku vai izvēlēties ražošanā izmantojamo diametru. Izvēlieties a Vīrietis or Sieviete ražošanu un spogulis rezultāti.
Vīrietis: ceļš tiks palaists ārpus objekta. Rezultāts būs objekta faktiskā forma.
Sieviete: ceļš tiks palaists objekta iekšienē. Objekta faktiskā forma tiks noņemta no materiāla.
